Міндеті: Қаптама құбырлы жылу алмастырғыштар өнеркәсіптің мұнайды қайта өңдеу, химиялық, мұнайхимиялық және газ салаларының технологиялық барыстарында сұйық және газ тәрізді орталарды қыздыру, суыту, сұйықталу үшін арналған. МСТ, ASME, TEMA стандарттары бойынша даярланады. |
|||
|
Техникалық сипаттама
|
|||
|

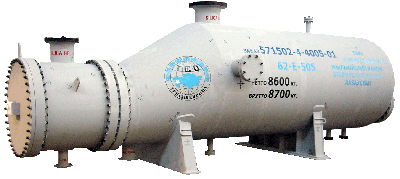

Жылжымайтын құбыр басты жылуалмастырғыш қаптамақұбырлар
|

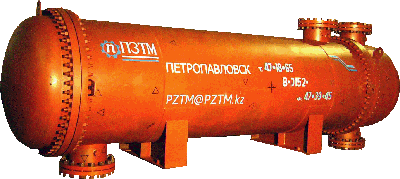

Қалқыма құбыр басты жылуалмастырғыш қаптамақұбырлар
|
||
|
Корпус диаметрі, мм
|
159-1800
|
Корпус диаметрі, мм
|
325-1800
|
|
Қысым, кгс/см2
|
до 63
|
Қысым, кгс/см2
|
до 63
|
|
Жылуалмастырғыш құбырының ұзындығы, мм
|
2000-9000
|
Жылуалмастырғыш құбырының ұзындығы, ммм
|
3000-12000
|
|
Жылуалмастырғыш құбырының диаметрі, мм
|
20; 25
|
Жылуалмастырғыш құбырының диаметрі, мм
|
20; 25
|
|
Жылуалмастырғыш беті, м2
|
1,5-1300
|
Жылуалмастырғыш беті, м2
|
9,4-2000
|
|
Орындау
|
|||
|
Қаптама–көміртекті(Вст.3сп5), қызуға төзімді(15Х5М), тотықпайтын (12Х18Н10Т, 10Х17Н13М2Т).
|
Қаптама–көміртекті (Вст.3сп5), қызуға төзімді (15Х5М), (12Х18Н10Т, тотықпайтын 10Х17Н13М2Т).
|
||
|
Жылуалмастырғыш құбырлардың- көміртекті (10, 20), қызуға төзімді (15Х5М), тотықпайтын (12Х18Н10Т, 10Х17Н13М2Т), жез ( ЛО62-1). |
Жылуалмастырғыш құбырлардың – жез (ЛОМШ 70), көміртекті (10, 20), қызуға төзімді 15Х5М), (12Х18Н10Т, тотықпайтын 10Х17Н13М2Т). | ||
|
Құбыр торыларының-төменқоспалы (16ГС), тотықпайтын (12Х18Н10Т, 10Х17Н13М2Т), биметаллды (16ГС+ЛО62-1). |
Құбыр торыларының-төменқоспалы (16ГС,9Г2С), қызуға төзімді (15Х5М), тотықпайтын (12Х18Н10Т, 10Х17Н13М2Т). | ||
