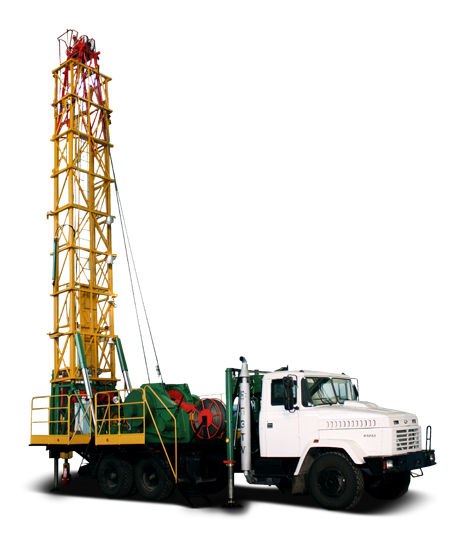

Арнау:
Мұнай және газ ұңғымаларын бұрғылау және жөндеу
Орындалатын операциялар:
- Бір ұңғымадан екіншісіне жедел әрекетті жылжу;
- Негізгі және қосымша жүкшығырмен саға жабдығын жинақтау мен бөлшектеу;
- Сорғы штангаларымен, сорғы-компессорлы және бұрғылау құбырларымен түсіріп-көтеру операциялары;
- Сорғы-компрессорлы және бұрғылау құбырларын механикалық бұрау және бұрап алу;
- Діңгек монифольды арқылы ұңғымаларда цемент көпірлер қою;
- Механикалық немесе гидравликалық жетегі бар ротормен құм кептелісі мен цемент көпірлерді бұрғылау;
- Ловильді және басқа жұмыс түрлері;
- Діңгек монифольды арқылыұңғымаларды жуу;
- Апаттың әсерін жою;
- Бұрғылау жабдығының ұңғымаға түсіп кеткен металл бөлшектерін жоңғылау;
- Бұрғылау жұмыстары аяқталғаннан кейін ұңғыманы игеру.
Құрылымдық ерекшеліктері мен артықшылықтары:
- Бұрғылау жүкшығыры арқанды біркелкі орауды қамтамасыз ететін арқанқаптағышпен жабдықта\лған;
- Бұрғылау жүкшығырын авариялық жетегін қосу үшін ернемек қарастырылған;
- Қозғалтқыш шассиін авариялық сөндіру қондырғысын күзет орны операторынан немесе шығарылма пульттан іске қосу;
- Діңгектің жоғарғы секциясын шығару қашықтан басқару пульті бар гидрожетекті жүкшығыр арқылы жүзеге асады;
- Көмекші жұмыстаржүргізу үшін гидрожетекті жүкшығыр қолданылған;
- Екі жақты әрекеті бар қондырғынышығару гидродомкраттары;
- Жетек роторының қосбағытты бәсеңдеткіші орнатылған;
- Жетек роторының байпан пневматикалық тежегіші қарастырылған;
- Бұрғылау жүкшығырының тізбекті жетегі жабық майлы ваннадаорындалған;
- Екі нобайлы гидравликалық жүйе:
1-нобай көмекші операцияларға арналған (қондырғыны шығару,діңгекті көтеру,жоғарғы секцияны шығару,гидроүлестіргіштің жұмысы,көмекші жүкшығырдың жұмысы)
2-нобай –гидроротордың жұмысы,гидравликалық кілттің жұмысы.
Базалық жинақтау:
- КрАЗ65053 шассиі;
- Арқанқаптағышы және авариялық жетекті ернемек қосуы бар бұрғылау жүкшығыры;
- Діңгек;
- Гидробекіткіш;
- Діңгегінде гусагы бар тікқұбыр манифольды;
- ПТК ИВЭ -501-МБ компьютерлі жинақтама;
- Бұрғылаушы пульті;
- Ілмекблоктың,жүушығырдың,роторасты негізінің қозғалу жолын жарықтандыратын жүйе;
- Тальды арқанның барабан қоры;
- Қосбағытты бәсеңдеткіші бар бұрғылау роторы жетегі;
- Қабылдау көпірі мен стеллаждар;
- Жоғарғы жұмысшы балконы;
- Аппарель;
- Көмекші жүкшығыр;
- Роторасты негіз;
Техникалық сипаттама
| Көтерме қондырғы: | |
| Ілмектегі ең көп шақтамалы жүктеме кН (тс) | 785 (80) |
| Бұрғылау ұңғымасының шартты тереңдігі, м | 2000 ( 24 кг/м бұрғылау бағанасы) |
| Игеру мен жөндеу кезіндегі бұрғылау ұңғымасының шартты тереңдігі | 4000 метр (НКТ 14 кг/м) |
| Орнатудың құрастырма-транспорттық базасы: | КрАЗ-65053 |
| Механизмдер жетегі | Шасси қозғалтқышынан |
| Бұрғылау жүкшығыры: | Бірбарабанды, дискілі (белдікті) пневматикалық жалғастырғыш, екі жылдамдықты тізбекті жетегімен. |
| - шынжыр | екі қатарлы |
| - беріліс саны | 4 (оператор күзет орнынан басқару) |
| - тартым күші, кН (тс) | 132,4 (13,5) |
| - ілмекшығыршықты көтеру жылдамдығы, м/с | 0,2...1,54 |
| - жүкшығыр тежегіші | Екіжелілі - қалыпты қол и пневматикалық жетек |
| Діңгек: | екісекциялы – телескопиялық, алдыңғы ашық граньді |
| - жерден ілмекшығыршықтың белдігіне дейінгі биіктік , м | 23,45 |
| Тальды жүйе: | |
| - әбзел | 3 х 4 |
| - полиспаста еселігі | 6 |
| Көмекші гидрожетек жүкшығыры: | |
| - ілмектегі шақтама жүктеме, кН (тс) | 29,4 (3) |
| Қондырғы тұғыры: | Артқа ашылатын екі жақтан айналма көпіршелері және деңгейөлшегіші бар. |
| - оператор күзет орны | Желді паналағышымен |
| Гидрожүйе: | Гидробактағы майды қыздырғышымен |
| - сорғылар саны | 2 |
| - жұмыс қысымының ауқымы, (кгс/см2) | 160-200 |
| Шығару домкраттары : | Гидравликалық, екіжақты әрекетімен |
| Пневможүйе: | Шасси пневможүйесінен қоректенген |
| - жұмыс қысымы, (кгс/см2) | 7 |
| Роторасты негізінің жерден еденге дейінгі биіктігі, м | 3,64 |
| Бумен және ыстық ауамен жылыту радиаторы бар негіз шамы , д | 2 |
| D 114мм құбыры үшін жоғарғы жұмысшының балкон сақиналары артындағы сыйымдылық құбырлары, д | 100 |
| Көтерме қондырғының аппарелі ,д. | 1 |
| Қабылдау көпірі, түр | «тартпалау» |
| - ұзындығы, аз емес, м | 14 |
| - ені, аз емес, м | 2 |
| Транспорттық жағдайдағы қондырғының габариттік мөлшері, мм | 14000 х 2800 х 4000 |
| Транспорттық жағдайдағы салмағы, кг, көп емес | 31 500 |
Опциялар-тапсырыс бойынша әкелінуші,жинақтамада көтерме қондырғысы бар қосымша жабдық:
- КПР-12П кілті сорғы-компрессорлы құбырларды бұрау және бұрап алу;
- КМБ-М машиналық бұрғылау кілті;
- ВБ-80 ұршығы;
- 9 м бұрғылау жеңі;
- Жетекші құбыр;
- Штроп жинақтамасы;
- Сорғы-компрессорлы құбырлар мен штангалар кілті;
- РУП-560 пневмосыналы бұрғылау роторы;
- Қосымша гидравликалық босатқышы бар бұранда қосылысы;
