Арнау:
Мұнай мен газ ұңғымаларын жөндеу
Орындалатын операциялар:
- Бір ұңғымадан екіншісіне жедел әрекетті жылжу;
- саға жабдығын жинақтау мен бөлшектеу;
- Сорғы штангаларымен, сорғы-компессорлы құбырларымен түсіріп-көтеру операциялары;
- Апаттың әсерін жою;
Құрылымдық ерекшеліктері мен артықшылықтары:
- Бір барабанды,бір пневматикалық бірдискілі фрикционды жалғастырғыш;
- Діңгектің жоғарғы секциясын шығару қашықтан басқару пульті бар гидрожетекті жүкшығыр арқылы орындалады;
- Қондырғы қозғалысы кезінде діңгекті бүлінуден сақтау және ілмешығыршықты бекіту құрылғысы;
- Көтергіштің екіжақты әрекетін шығару гидродомкраты;Технические характеристики.
Техникалық сипаттама
| Көтерім қондырғы | |
|
Ілмектегі номиналды жүктеме,кН ()
|
392 (40)
|
|
Ілмектегі ең көп шақтамалы жүктеме, кН (тс)
|
490,5 (50)
|
|
Көтергіштің құрастырма-транспорттық базасы:
|
|
|
- трактор
|

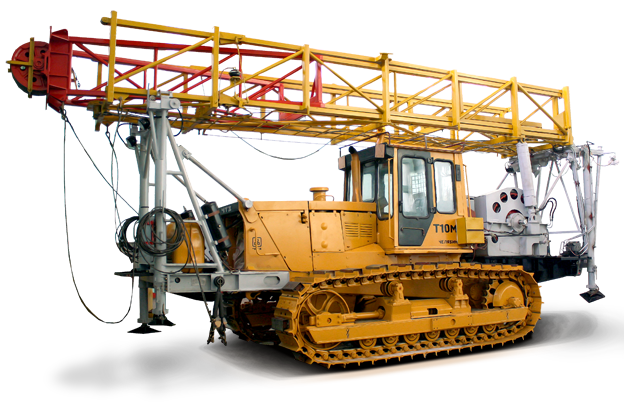

Т-10М, Т10МБ (батпақта жүргіш)
|
|
Механизмдер жетегі
|
Тракторқозғалтқышынан
|
|
Жүкшығыр:
|
Бір барабанды,дискілі пневматикалық жалғастырғыш
|
|
-берілім саны
|
4; кері жүріс - 2
|
|
-ең көп тарту күші, кН (тс)
|
83,4 (8,5)
|
|
- ілмекшығыршық көтерім жылдамдығы, м/с
|
0,2…1,18
|
|
- жүкшығыр тежегіші
|
Двухленточный - колодочный с ножным пневматическим и ручным механическим управлением
|
|
Діңгек:
|
Екісекциялы телескопиялық,алдыңғы ашық граньді
|
|
- жерден кроншығыршық белдігіне дейінгі биіктік, м
|
18
|
|
- діңгек көлбеулік бұрышы, град
|
4 ° 50'
|
|
- белдік жазықтығының артқы тірек аяғынан ұңғыма белдігіне дейінгі арақашықтық, мм
|
1400
|
|
- ілмекшығыршықтың көтерме биіктігі, м
|
14
|
|
Ілмекшығыршық: :
|
Бір сорғылы үш мүйізді ілмек
|
| Жүккөтергішті шектегіш: еханикалық |
Жүктеме артқанда жүкшығыр тежегішін қосу және жүкшығыр жетегін сөндіру үшін . (84т.)
|
|
Сүйреп кіргізуге қарсы (ілмекшығыршықты шектеуші)
|
Электропневматикалық
|
|
Гидрожүйе:
|
|
|
- сорғылар саны
|
1
|
|
- жұмыс қысымы ауқымы ,МПа
|
16-21
|
|
|
4
|
|
Пневмажүйе:
|
Трактор қозғалтқышынан,компрессор жетегінен қоректендіру
|
|
- жұмыс қысымы, (кгс/см2)
|
7
|
|
Діңгек жарықтандыруы,қондырғы жабдығы мен жұмыс орны:
|
Жарылыстан қорғанысты орындауда, трактор тарамынан |
|
Транспорттық жағдайдағы қондырғы аумағы, мм
|
|
|
- ұзындығы
|
10800
|
|
- ені
|
3230
|
|
- биіктігі
|
4400
|
|
Транспорттық жағдайдағы салмақ,кг
|
26000
|
|
Опциялар-тапсырыс бойынша көтерме қондырғыдан әкелінетін қосымша жабдықтар:
|
|
|
АПР-2ГП кілті;
|
|
|
- жетек;
|
гидравликалық
|
|
- жұмыс ауқымы-құбыр диаметрі
|
48, 60, 73, 89
|
|
- ең көп айналым моменті-, кН·м (кгс·м)
|
3(300)
|
Көтерме қондырғы Қазақстан Республикасында орныққан мұнай және газ өнеркәсібінің Қауіпсіздік ережелеріне сәйкес, СТ АО 30482858-013-2008.
