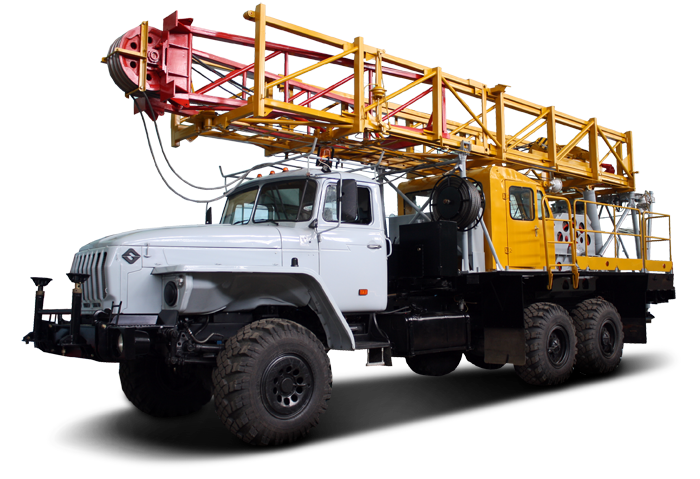

Арнау:
Мұнай мен газ ұңғымаларын жөндеу.
Орындалатын операциялар:
- саға жабдығын жинақтау мен бөлшектеу;
- Сорғы штангаларымен, сорғы-компессорлы құбырларымен түсіріп-көтеру операциялары;
- Сорғы-компрессорлы құбырлар колоннасын механикалық бұрау және бұрап алу;
- Апаттың әсерін жою;
Құрылымдық ерекшеліктері мен артықшылықтары:
- Бір барабанды,бір пневматикалық бірдискілі фрикционды жалғастырғышы бар жүкшығыр;
- Діңгектің жоғарғы секциясын шығаруДУ пульттігидрожетекті жүкшығыр арқылы орындалады;
- Қондырғы қозғалысы кезінде діңгекті бүлінуден сақтау және ілмешығыршықты бекіту құрылғысы;
- Қондырғының біржақты (УРАЛ) немесе екіжақты (КрАЗ) әрекетін шығару гидродомкраты;Технические характеристики.
Опциялар-тапсырыс бойынша көтерме қондырғыдан әкелінетін жабдықтар:
- АПР-2ГП кілті;
- Көмекші жүкшығыр;
- Мониторингке арналған GPS терминалы;
- Сағалық тұғыр;
- УМК кілті;
- «Гранит» кілті;
- КПР-12 кілті;
- Гидробекіткіш;
- НКТ D-60-89-ға арналған КГТУ кілті;
- КТ.000,КТ.000-01,КЦ01 құбырлық кілттер;
- Штангалық қол кілті;
- Спайдер;
- Қабылдау көпірі;
- Циркуляциялық сыйымдылық;
- Құрал-саймандар жәшәгә;
- ВП60 ұршығы;
- Прожекторлар орнатуға арналған тіреу;
- Автомобиль гидродомкраты (10-30т);
- Штроп жинақтамасы (50т);
- Штангалық ілмек;
- ДЭЛ-140 немесе ИВЭ-50 салмақ айғақтауыш;
Техникалық сипаттама
| Көтерме қондырғы | ||
| Ілмектегі номиналды жүктеме,кН (тс) | 392 (40) | |
| Ілмектегі ең көп шақтамалы жүктеме, кН (тс) | 490,5 (50) | |
| Қондырғының құрастырма-транспорттық базасы: | УРАЛ-4320/КрАЗ-65053 | |
| Механизмдер жетегі | Шасси қозғалтқышынан. | |
| Жүкшығыр: | Бір барабанды,дискілі пневматикалық жалғастырғыш. | |
| -берілім саны | 3; кері жүріс - 1 | |
| -ең көп тарту күші, кН (тс) | 83,4 (8,5) | |
| - ілмекшығыршық көтерім жылдамдығы, м/с | 0,28 ...1,18 | |
| - жүкшығыр тежегіші | Екіжелілі,құдықтық пышақты пневматикалық және қол механиалық басқару. | |
| Діңгек: | Екісекциялы телескопиялық,алдыңғы ашық граньді. | |
| -Жоғарғы секциян бекіту механизмі | Секцияны шығаруда механикалық пневможетек және автоматты ашылу. | |
| -діңгектің жоғарғы секциясын шығару сигнализациясы | Визуальды ( шығарылым ПУ-дағы сигналды шам) жәнеи дыбыс сигналы. | |
| - жерден кроншығыршық белдігіне дейінгі биіктік, м | 18 | |
| - діңгек көлбеулік бұрышы, град | 4 ° 12' | |
| -белдік жазықтығының ыартқы тірек аяғынан ұңғыма белдігіне дейінгі арақашықтық, мм | 1100 | |
| - ілмекшығыршықтың көтерме биіктігі, м | 14 | |
| - діңгектің тартым тросы диаметрінің шасси мен зәкірге қатыстылығы, мм | 14 | |
| Тальды жүйе: | ||
| - әбзелдеу | 3 х 4 | |
| - тальды арқан диаметрі, мм | 22 | |
| - полиспаста еселігі | 6 | |
| -арқанасты кроншығыршықтағы роликтер саны D 10,5 мм, д. | 2 | |
| Ілмекшығыршық: | Одноосный с трёхрогим крюком | |
| Тальды арқанның ққайта қосу барабаны: - арқансыйымдылығы, м | 85 | |
| Гидрожүйе: | ||
| - сорғылар саны НШ-100Г-4 | 1 | |
| - жұмыс қысымы ауқымы , (кгс/см2 ) | 16-21 | |
| - сорғы өнімділігі , л/мин | 188 | |
| Шығарым домкраттары: | ||
| - алдыңғы механикалық, бұрамалы, д. | 2 | |
| - артқы гидравликалық, д. | 2 | |
| Пневмажүйе: | Шасси пневможүйесінен қоректендіру. | |
| - жұмыс қысымы, (кгс/см2) | 7 | |
| Діңгек жарықтандыруы,қондырғы жабдығы мен жұмыс орны: |
Жарылыстан қорғанысты орындауда, борт тарамы 24 В немесесыртқы кернеу көзінен 220 В, 50 Гц. |
|
| Транспорттық жағдайдағы қондырғы аумағы, мм | УРАЛ-4320 | КрАЗ-65053 |
| - ұзындығы | 10600 | 10850 |
| - ені | 2760 | 2760 |
| - биіктігі | 4260 | 4350 |
| Транспорттық жағдайдағы салмақ,кг | 21100 | 22260 |
| Толық жүктеме: | ||
| - алдыңғы белдікке, кг | 5400 | 5700 |
| - артқы арбашықтың белдігіне, кг | 15700 | 16560 |
| Климаттық орындау: тұтынудың температуралық режимі | -40°С-тан +40°С-қа дейін | |
Көтерме қондырғы Қазақстан Республикасында орныққан мұнай және газ өнеркәсібінің Қауіпсіздік ережелеріне сәйкес, СТ АО 30482858-013-2008.
