Арнау:

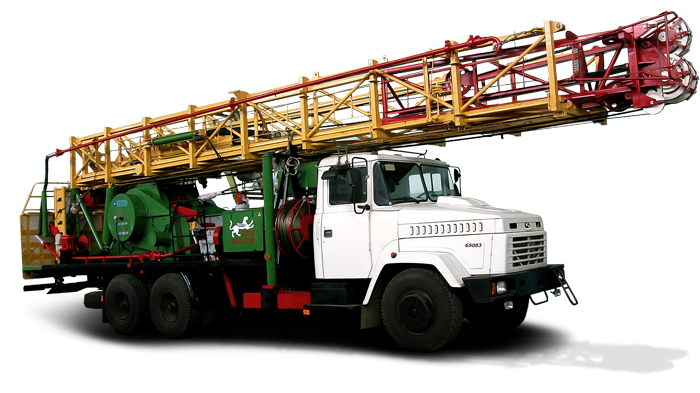

«Алтай» және «Катюша» өзі жүретін бұрғылау қондырғылары бұрғылау,свабтау және гидрогеологияға арналған ұңғымаларды жууға арналған.
Орындалатын операциялар:
- Бір ұңғымадан екіншісіне жедел әрекетті жылжу;
- Негізгі және қосымша жүкшығырмен саға жабдығын жинақтау мен бөлшектеу;
- Сорғы штангаларымен, сорғы-компессорлы және бұрғылау құбырларымен түсіріп-көтеру операциялары;
- Сорғы-компрессорлы және бұрғылау құбырлар колоннасын гидробекіткішпен бұрау және бұрап алу;
- Діңгек монифольды арқылы ұңғымаларда цемент көпірлер қою;
- Механикалық жетегі бар ротормен құм кептелісі мен цемент көпірлерді бұрғылау;
- Ловильді және басқа жұмыс түрлері;
- Діңгек монифольды арқылы ұңғымаларды жуу;
- Бұрғылау жабдығының ұңғымаға түсіп кеткен металл бөлшектерін жоңғылау;
Құрылымдық ерекшеліктері мен артықшылықтары:
- Әмбебап бұрғылау жүкшығыры бір барабанды, көмекші компресор қажет етпейтін,жедел түрде бір жылдамдықтан екіншісіне ауыстырыпқосқыш екі дискілі пневматикалық діңгекті;
- Бұрғылау жүкшығыры бұрғылау және тпрталь арқанын біркелкі орауды қамтамасыз ететін арқанқаптағышпен жабдықталған;
- Бұрғылау жүкшығырының авариялық жетегін қосу үшін ернемек қарастырылған;
- Күзет орны операторынан қозғалтқыш шассиін авариялық сөндіру;
- Діңгектің жоғарғы секциясын шығару қашықтан басқару пульті бар гидрожетекті жүкшығыр арқылы жүзеге асады;
- Свабтау Әмбебап бұрғылау жүкшығыры арқылы жүзеге асады;
- Көмекші жұмыстар жүргізу үшін гидрожетекті жүкшығыр қолданылған;
- Қондырғының жылжуы кезіндегі ілмекблокты фиксациялау және діңгекті бұзылудан қорғау құрылғысы;
- Екі жақты әрекеті бар қондырғыны шығару гидродомкраттары;
- ШПМ діңгегі бар қосбағытты бәсеңдеткіш жетекті ротор орнатылған;
- Тұғырда Р400 роторы тұрақты орнықтырылған;
- Тартылым жүкшығырының арқанды транспортер құбырлары орнатылған;
- Әмбебап жүкшығырға ауыстырып орау арқанына арналған айлабұйым және свабтау арқанын сақтайтын барабан орнатылған.
Опциялар-тапсырыс бойынша әкелінуші,жинақтамада көтерме қондырғысы бар қосымша жабдық:
- КПР-12П сорғы-компрессорлы құбырларды бұрау және бұрап алу кілті ;
- ВБ-80 бұрғылау ұршығы;
- КМБ-М ілмелі кілті;
- Штроп жинақтамасы;
Техникалық сипаттама
| Көтерме қондырғы | ||
| Ілмектегі ең көп шақтамалы жүктеме кН (тс) | 785 (80) | |
| Бұрғылау ұңғымасының шартты тереңдігі, | 1000 метр (НКТ 28 кг/м) | |
| Свабтаудың шартты тереңдігі, м | 450 | |
| Қондырғының құрастырғыш-транспортты базасы: | КрАЗ-65053 | |
| Механизмдер жетегі | Шасси қозғалтқышынан | |
| Бұрғылау жүкшығыры: | Бірбарабанды, дискілі (белдікті) пневматикалық жалғастырғыш, екі жылдамдықты тізбекті жетегімен. | |
| - шынжыр | екі қатарлы (t-44,45) | |
| - беріліс саны | 4 (оператор күзет орнынан басқару) | |
| - тартым күші, кН (тс) | 132,4 (13,5) | |
| - ілмекшығыршықты көтеру жылдамдығы, м/с | 0,2...1,54 | |
| Екі секциялы – телескопиялық, алдыңғы ашық қырлы діңгек: |
«Алтай» Ұршық үшін көлденең орналасқан бағыттауышты. Арқанды свабтау үшін кроншығыршықта аунақша орналасқан. |
|
|
«Катюша» Арқанды свабтау үшін кроншығыршықта аунақша орналасқан. |
||
| - жерден кроншығыршықтың белдігіне дейінгі биіктік, м | 23,45 | |
| - высота подъема крюкоблока, м19 - 20,6 | 19 - 20,6 | |
| -діңгектің көлбеу бұрышы, град | 1 | |
| - Ілмекшығыршықтың көтерме биіктігі, м | 19 - 20,6 | |
| Тальді жүйе : -әбзелдеу | 3 х 4 | |
| Жүккөтергіштің шектегіші: | ||
| - электрлі | ИВЭ-50 типті электрлі салмақ айғақтауышы ілмек жүктемесін бақылау,жүкшығыр жетегін сөндіру және жүктеме артқанда жүкшығыр тежегішін қосу үшін . | |
| - механикалық | Жүктеме артқанда жүкшығыр тежегішін қосу және жүкшығыр жетегін сөндіру үшін. (84т.). | |
| Механикалық бұрғылау роторының жетегі трансмиссиясы | Қосбағытты бәсеңдеткішпен, ШПМ, айқаратопса білігімен. | |
| Көмекші гидрожетектік жүкшығыр: | ||
| - арқан диаметрі , мм | 12х2 | |
| - ілмектегі шақтамалы жүктеме, кН (тс) | 29,4 (3) | |
| Манифольд (бұрғылау ерітіндісін беретін тікқұбыр): | Бұрандалы жамылғы сомынымен (БРС) | |
| Қондырғы тұғыры: | Машинаны көлденең жағдайда ораластыру үшін деңгейөлшегіш,екі жағынан серіппе айналма көпірлер. | |
| Жұмыс алаңы: | серпу | |
| -аумақі мөлшері, мм | 1400х2530 | |
| Гидрожүйе: | «Алтай» НШ-50А-3 сорғысымен | «Катюша» НШ-100М-3 сорғысымен |
| -жұмыс желісі: | 16 | 16 |
| -жұмыс қысымы, МПа | 20 | 20 |
| Шығару домкраттары: | Гидравликалық, екіжақтылық әрекетпен | |
| Пневможүйе: | Ауа кептіру әбзелімен,пневможүйе шассиімен запитандалған. | |
| - жұмыс қысымы, (кгс/см2) | 7 | |
| -ең көп қуаттылығы, кВт | 30 | |
| Механикалық ротор Р400: | ||
| - үстел саңылауы диаметрі , мм | 400 | |
| - айналдыру моменті, Нм | 11 700 | |
| - үстел жүктемесімен, т | 60 | |
| - жетекші бұрғылау құбыры, мм | 112х112х11000 | |
| Бұрғылау сорғысы НБ-80-07: | С всасывающим и нагнетательным манифольдами, привод от двигателя шассиҚозғалтқыш шассиі жетегінен,сорып алу және айдама манифольтарымен | |
| - өнімділігі,дейін, л/сек | 10 | |
| - қысым,дейін, МПа | 10 | |
| Транспорттық жағдайдағы аумақ мөлшерін орнату, артық емес, мм | 14000 х 3000 х 4000 | |
| Транспорттық жағдайдағы салмақ, кг, артық емес | 31 500 | |
