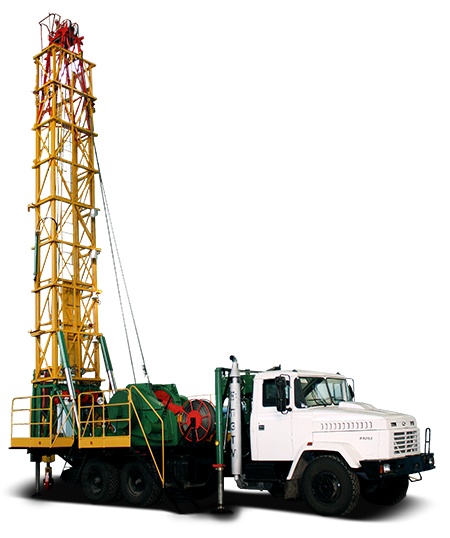

Назначение:
Освоение и ремонт нефтяных и газовых скважин
Выполняемые операции:
- мобильное передвижение от скважины к скважине;
- монтаж и демонтаж устьевого оборудования основной и вспомогательной лебедкой;
- спуско-подъемные операции с насосными штангами, насосно-компрессорными и бурильными трубами;
- механизированное свинчивание и развинчивание колонны насосно-компрессорных и бурильных труб;
- постановка цементных мостов в скважинах через манифольд мачты;
- разбуривание песчаных пробок и цементных мостов ротором с механическим или гидравлическим приводом;
- ловильные и другие виды работ;
- промывка скважин через манифольд мачты;
- ликвидация аварий;
- бурение скважин ротором с механическим приводом;
- зарезка и бурение вторых стволов скважин;
- фрезерование, сорвавшихся в скважину, металлических частей бурового оборудования;
- освоение скважин после завершения буровых работ.
Конструктивные особенности и преимущества:
- буровая лебедка оснащена канатоукладчиком, обеспечивающим равномерное наматывание каната;
- предусмотрен фланец для подключения аварийного привода буровой лебедки;
- устройство аварийного отключения двигателя шасси с поста оператора или выносного пульта;
- выдвижение верхней секции мачты осуществляется гидроприводной лебёдкой с дистанционного пульта управления;
- для производства вспомогательных работ использована гидроприводная лебёдка;
- гидродомкраты вывешивания установки двухстороннего действия;
- установлен реверсивный редуктор привода ротора;
- предусмотрен шинопневматический тормоз привода ротора;
- цепной привод буровой лебедки выполнен в закрытой масляной ванне;
- гидравлическая система двухконтурная:
1-контур на выполнение вспомогательных операций (вывешивание установки, подъем мачты,
выдвижение верхней секции, работа гидрораспределителя, работа вспомогательной лебедки)
2-контур - работа гидроротора, работа гидравлического ключа.
Базовая комплектация
- Шасси КрАЗ 65053;
- Буровая лебедка с канатоукладчиком и фланцем подключения аварийного привода;
- Мачта;
- Гидрораскрепитель;
- Индикатор веса ИВЭ-50-20;
- Пост оператора с укрытием;
- Барабан запаса талевого каната;
- Вспомогательная лебедка.
Технические характеристики
| Подъемная установка: | |
| Допускаемая нагрузка на крюке, кН (тс) | 785 (80) |
| Условная глубина бурения скважин | 2000 метров (при бурении колонной 24 кг/м) |
| Условная глубина скважин при освоении и ремонте | 4000 метров (НКТ 14 кг/м) |
| Автомобильное шасси | КрАЗ-65053 |
| Привод механизмов | От двигателя шасси |
| Лебедка буровая: однобарабанная, с дисковыми (осевыми) пневматическими муфтами, с двухскоростным цепным приводом в маслянной ванне | |
| - цепь | двухрядная |
| - количество передач | 4 (управление с поста оператора) |
| - тяговое усилие, кН(тс) | 132,4 (13,5) |
| - скорость подъема крбкоблока, мс | 0,2...1,54 |
| -тормоз лебедки | Двухленточный-колодочный с ручным пневматическим приводом |
| Мачта: двухсекционная - телескопическая, с открытой передней гранью: | |
| - высота от земли до оси кронблока, м | 23,6 |
| Талевая система: | |
| - оснастка | 3 х 4 |
| - кратность полиспаста | 6 |
| Вспомогательная гидроприводная лебедка: | |
| - допускаемая нагрузка на крюке, кН (тс) | 29,4 (3) |
| Платформа установки: | С откидными обходными мостками по обе стороны и уровнемером. |
| - пост оператора | С ветровым укрытием. |
| Гидросистема: | Со встроенным нагревателем масла в гидробаке |
| - количество насосов | 2 |
| - диапазон рабочих давлений, (кгс/см2) | 160-200 |
| Домкраты вывешивания: | Гидравлические, двустороннего действия |
| Пневмосистема: | Запитана от пневмосистемы шасси, оснащенной осушителем воздуха |
| -рабочее давление (кгс/см2) | 7 |
| Габаритные размеры установки в транспортном положении, мм | 14 000 х 2 800 х 4 000 |
| Масса в транспортном положении, кг | 31 500 |
Опции - по заказу поставляемое, в комплекте с подъемной установкой, дополнительное оборудование:
- Стояк манифольда с гусаком на мачте;
- Подроторное основание для КРС;
- Плита опорная;
- Ключ КПР-12П для свинчивания и развинчивания насосно-компрессорных труб;
- Реверсивный редуктор привода механического ротора;
- Ключ машинный буровой КМБ-М;
- Спайдер;
- Ротор РГП-140;
- Ротор 9УПА51 с карданным приводом;
- Ротор Р-250 с карданным приводом;
- Ротор Р-400 с карданным приводом;
- Вертлюг ВБ 80;
- Рукав буровой 9 м.;
- Комплект штропов;
- Ключи для насосно-компрессорных труб и штанг;
- Дополнительный гидравлический раскрепитель резьбовых соединений;
- Приустьевая площадка регулируемая по высоте для КРС.
- Устройство аварийного отключения двигателя шасси с поста оператора или выносного пульта;
